上海日立電器有限公司二工場原為上海森林電器有限公司，位于上海市浦東新區金橋出口加工區金蘇路77號，主營除濕機壓縮機、冰箱壓縮機、空調壓縮機。
1、改造對象
1＃風機：
電機額定功率90KW，額定轉速990RPM，額定電流167A，實際電流130A，風機額定風量 。
2＃風機：
電機額定功率90KW，額定轉速990RPM，額定電流167A，實際電流130A，風機額定風量 。
該系統目前屬于完全人工控制，盤管風機的風量只能通過風門調節，這種調節方式?jīng)]有任何節能效果，車間內的溫度和濕度屬于人工控制，自動化程度不高，溫度和濕度控制不準確。
2、項目實施情況
實施時間：2005年3月（第一套）
安裝數量：ZJZ-WIII－90型節電裝置1套
控制方案：
本項目為變頻結合PLC與人機界面在中央空調風機上的完美應用。首先，在回風口、出風口、冷媒水管、機房分別安裝溫度傳感器，在回風口安裝濕度傳感器，為智能模糊控制提供識別信號。通過編程，受控風機的運行模式由人工調節風門改造升級為根據負荷變化自動調節的夏季模式、冬季模式和新風模式，確?？照{(diào)服務區在不同季節、不同氣候情況下保證恒溫、恒濕。
3、項目效果
經過2005年4～9月連續半年對耗電量的統計，得出平均節電率為52.5%。
公司積極回訪，定期對節電裝置進行保養。主要工作有：對散熱風扇進行除塵、上油，上緊接線螺絲，機箱清潔等工作，經常的回訪排除了很多安全隱患。加上本節能改造工程前期工作比較充分，及選用元器件材料品質高，節電裝置運行2年來，故障率極低，停機故障為0。
二、案例研究目的
通過自動化變頻技術取代風機傳統的控制方式，如風門、擋板、閥門調節等控制方式，并可以實現高功能化等特點，同時達到較高節電效果。
三、項目總投資
項目總投資約為人民幣40萬元。
四、節能效果
該項目預計年節約電量60萬度，電價按照 0.62元/度計，節電效益達37萬元。按照節電裝置設計壽命10年計算，總的經濟效益可達到370萬元
五、投資回收期
預計13個月左右（連續工作日），相當于1年零1個月左右。
六、適用對象
中央空調系統水泵、風機。
八、項目實施方式
分批進行，先對2臺風機中的1臺進行節能改造。
雙方合作方式采取設備買賣的方式，達到合同約定驗收合格標準，分期付清貨款。
十一、項目實施情況

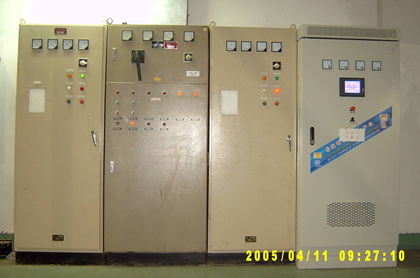

2005年3月，上海裕生智能節能設備有限公司在上海日立電器有限公司二工場車間用空調箱風機上安裝了1套ZJZ型智能化節電裝置，功率為90KW。
本方案為西門子變頻器結合PLC與人機界面在中央空調風機上的完美應用。首先，在回風口、出風口、冷媒水管、機房分別安裝溫度傳感器，在回風口安裝濕度傳感器，為智能模糊控制提供識別信號。通過編程，受控風機的運行模式由人工調節風門改造升級為根據負荷變化自動調節的夏季模式、冬季模式和新風模式，確保空調服務區在不同季節、不同氣候情況下保證恒溫、恒濕。
經過2005年4～9月連續半年對耗電量的統計，得出平均節電率為52.5%。
公司積極回訪，定期對節電裝置進行保養。主要工作有：對散熱風扇進行除塵、上油，上緊接線螺絲，機箱清潔等工作，經常的回訪排除了很多安全隱患。加上本節能改造工程前期工作比較充分，及選用元器件材料品質高，節電裝置運行2年來，故障率極低，停機故障為0。
公司對提供的產品保修1年，主要部件保修2年，并承諾在接到故障通知后3小時內趕到現場。
十二、項目推廣和復制潛力
風機、泵類等設備采用變頻調速技術實現節能運行是我國節能的一項重點推廣技術，受到國家政府的普遍重視，《中華人民共和國節約能源法》第39條就把它列為通用技術加以推廣。尤其在中央空調系統當中，風機、水泵的變頻控制技術日趨成熟，而且裝機容量非?？捎^。這種技術不但可以應用在類似工廠恒溫車間這種場合內，還可以應用在醫院、工廠、商場等場所的空調、通風、供水系統。 |
